Woraus besteht die Elektroheizung und wie funktioniert sie?

Elektrisches Verfolgungssystem: Komponenten und Funktionsprinzip

Viele Kunden sind mit elektrischen Begleitheizungssystemen zur Isolierung vertraut, kennen aber meist nicht deren Komponenten und Funktionsweise. Nachfolgend finden Sie eine ausführliche Einführung.

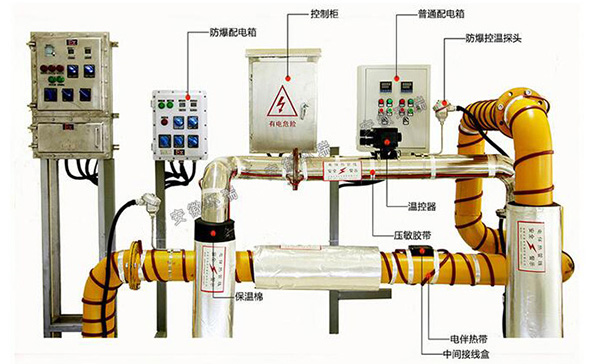

Komponenten eines elektrischen Verfolgungssystems

1. Explosionsgeschützter Stromanschlusskasten

   • Sorgt für eine sichere Verdrahtung der elektrisches Heizkabel .

   • Die Qualität der Terminals wirkt sich direkt auf die Sicherheit und Betriebskontinuität des Systems aus.

2. Explosionsgeschützter Zwischenanschlusskasten

   • Wird hauptsächlich zum Verbinden von Heizkabeln in komplexen Relaisleitungen verwendet.

   • Kann als Stromanschlusskasten fungieren, wenn die Nutzungsgrenzen nicht überschritten werden.

3. Endverschluss-Anschlusskasten

• Wird zum Beenden verwendet selbstregulierendes Heizkabel S.

• Das andere Ende wird mit dieser Dose abgedichtet und es muss ein Schrumpfschlauch angebracht werden.

• Wichtig : Verbinden Sie niemals die beiden Enden des Heizkabels oder der parallelen Sammelschienen direkt.

1. Aluminiumfolienband

   • Erweitert die Heizoberfläche des Kabels und verbessert so die Wärmeverteilung und Effizienz.

2. Thermoklebeband

   • Befestigt das Heizkabel an Rohren oder Geräten.

   • Zur Befestigung können auch Edelstahl-Kabelbinder verwendet werden.

3. Warnschilder

   • Wird nach der Installation als Sicherheitserinnerung und Betriebsanzeige auf der Außenfläche angebracht.

Funktionsprinzip der elektrischen Verfolgung

Das Prinzip ist einfach: Zwischen der Dämmschicht und dem zu beheizenden Objekt werden Heizelemente eingebaut. Im Betrieb halten diese Elemente die Zieltemperatur aufrecht und sorgen dafür, dass Flüssigkeiten oder Geräte im gewünschten Bereich bleiben.

• In Umgebungen mit niedrigen Temperaturen :
  Das leitfähige Polymer dehnt sich aus, wodurch der Stromfluss und die Wärmeabgabe reduziert werden und die Temperatur stabilisiert wird.

• Bei Überhitzung :
  Das Polymer dehnt sich erheblich aus, wodurch die Stromzufuhr nahezu vollständig unterbrochen und die Wärmeabgabe minimiert wird.

Dieser selbstregulierende Mechanismus sorgt für eine effiziente Isolierung. Bei Überschreitung der Temperaturgrenzen wird die Wärmeentwicklung automatisch gestoppt.

Wichtige Hinweise

• Befolgen Sie bei der Installation immer die Sicherheitsrichtlinien.

• Durch die richtige Auswahl der Komponenten werden die Zuverlässigkeit und Langlebigkeit des Systems gewährleistet.
